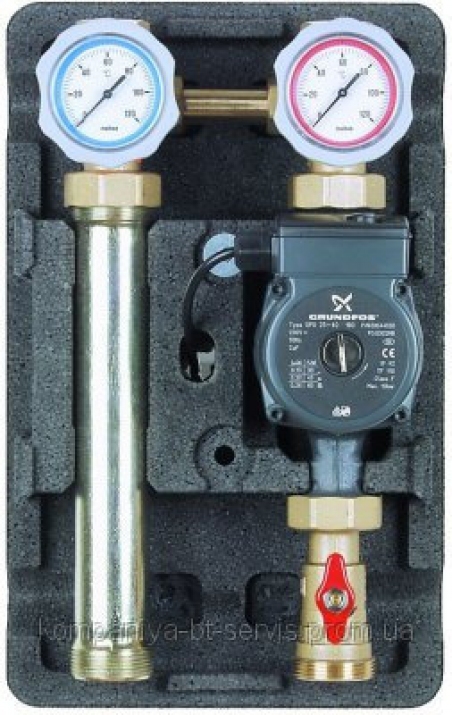

Насосні групи D-UK Meibes (без змішувача). d 25 - 1"
Нерегульовані насосні групи Huch EnTEC серії D-UK призначені для організації циркуляції теплоносія, що надходить з теплогенератора в опалювальний контур.
Область застосування насосних груп D-UK - нерегульовані контури опалення, такі як контур радіаторного опалення, контур нагріву бойлера ГВС, вентиляція, нагрів басейнів і т.д.

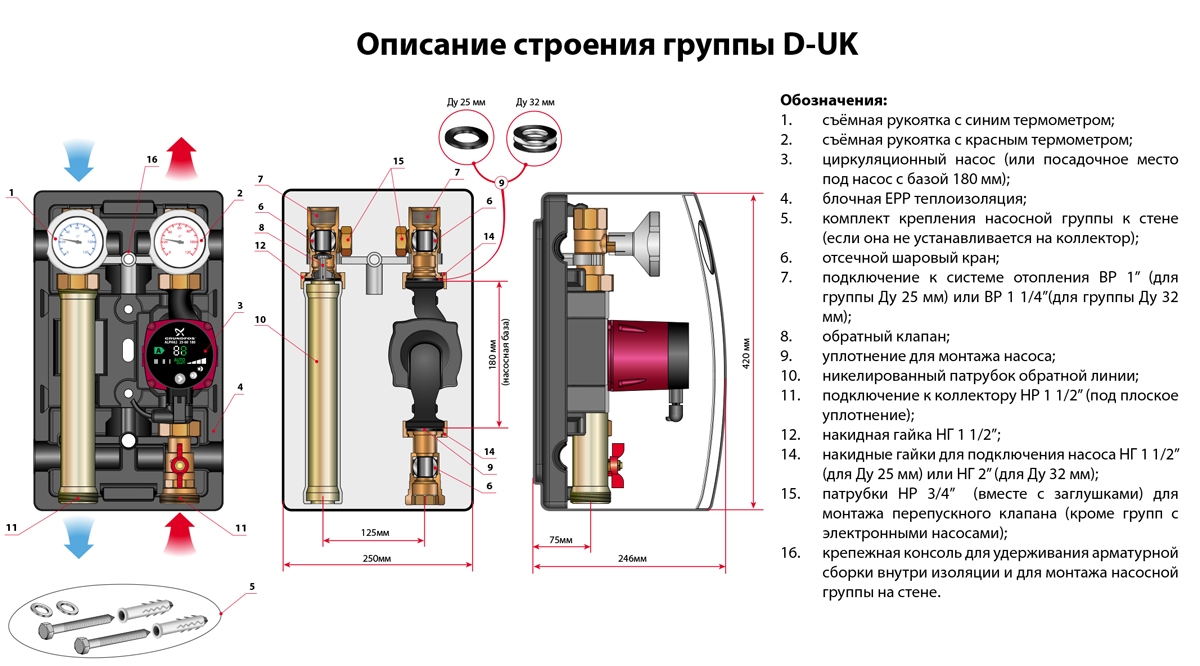

У комплекті поставки насосної групи вся необхідна запірна арматура відповідно до Українськими нормами проектування систем теплопостачання, а саме:
запірні кульові крани в прямому та зворотному трубопроводах;
контактні термометри 0-120 оС в що подає й зворотному трубопроводах;
запірний кульовий кран для відсікання насоса з боку розподільного колектора;
вбудований зворотний клапан в запірному вузлі зворотної лінії;
блокова, негорюча термоізоляція;
посадочне місце під перепускний клапан;
трубопровід зворотної лінії;
комплект кріплення групи на стіну.

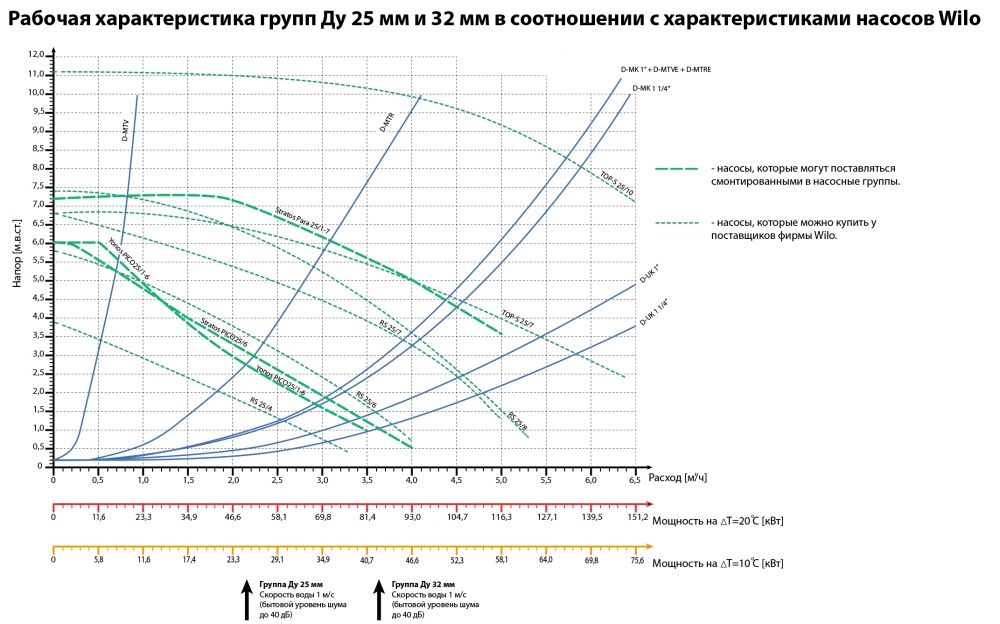

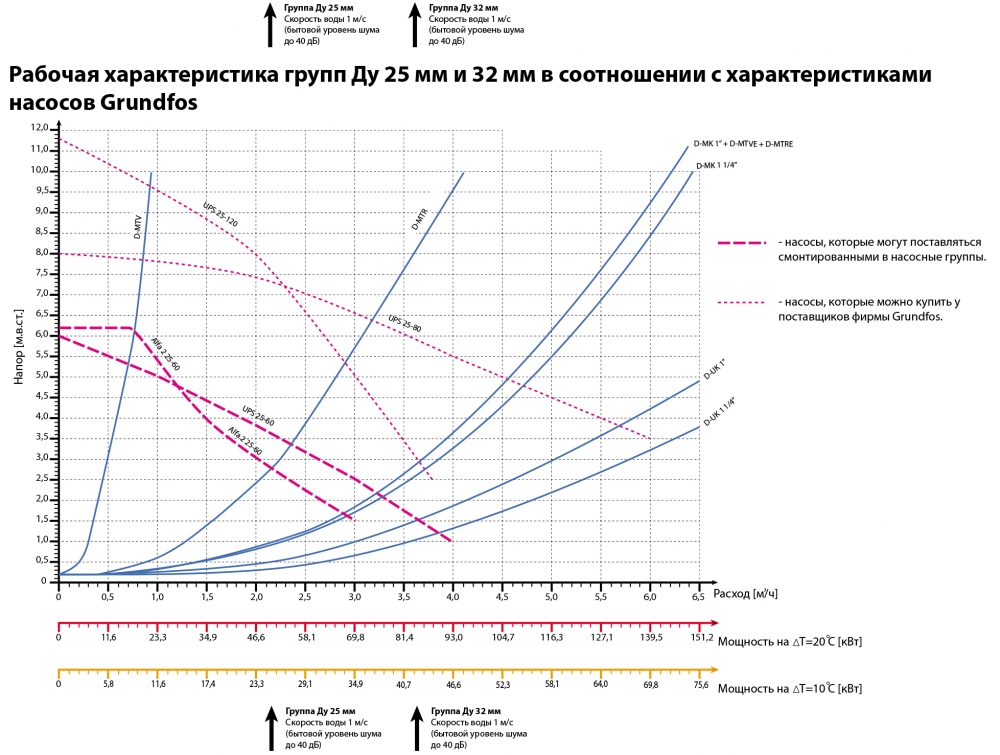

Посадочне місце насоса для всіх типорозмірів - 180 мм. При виборі насосної групи слід керуватися напірними діаграмами для правильного підбору насоса і його режиму роботи.
Увага! При установці в групу насосів напором понад 6 м.вод.ст. потрібно допрацьовувати термоізоляцію на місці.
У деяких випадках необхідно поміняти розташування клемної коробки насоса щодо "равлики" на "9 годин".
Установка здвоєних насосів неможлива.
Опціонально групи можуть бути укомплектовані перепускним клапаном.
Робоче середовище - Вода / пропіленгліколь до 40%.

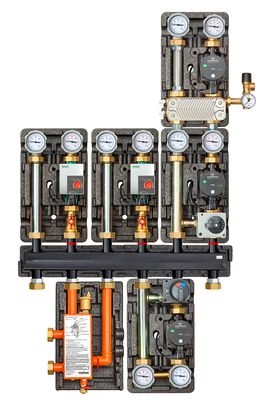

Насосні групи Huch EnTEC призначені для монтажу на розподільниках Meibes або на стіні (в комплект поставки входить кріпильний набір).
Можлива заміна місцями прямого та зворотного трубопроводів (див. Технічну документацію).
| DN 25 | DN 32 | |
|---|---|---|
|
Верхнее подключение: |
BP 1" |
BP 1 1/4" |
|
Нижнее подключение: |
HP 1 1/2" (под плоское уплотнение) |
|
|
Qmax, кВт: приΔT=20°С при ΔT=10°С |
48 24 |
83 41 |
|
Габариты: |
В 420 хШ 250 x Г 246 мм |
|
|
Подключение насоса: |
НГ 1 1/2" |
НГ 2" |
|
Рабочее давление/Tmax |
6 бар/110 °C |
|
|
Kvs: |
6,2 |
6,4 |
