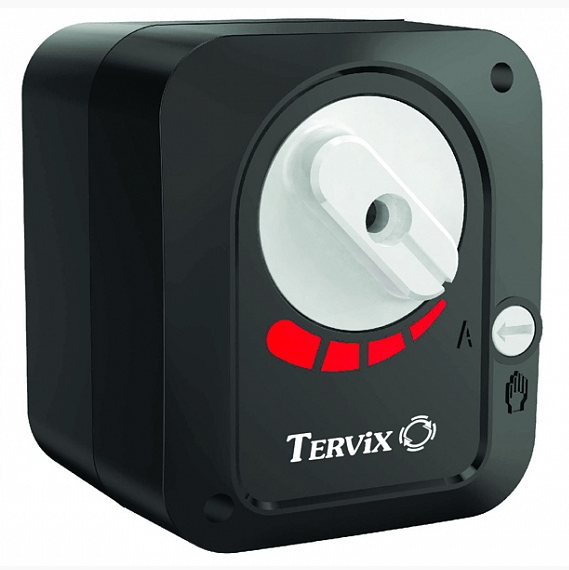

Електропривід для змішувальних клапанів 3-точки, 220В АС, 124 сек Tervix Pro Line AZOG

Електричний привід Tervix Pro Line AZOG призначений для роботи на 3-х / 4-х ходових поворотних змішувальних клапанах, для яких потрібен максимальний крутний момент 8 Нм. Електричний привід повинен бути підключений до триточкового контролера з напругою живлення 230 В змінного струму. Керувати електричним приводом можна також вручну за допомогою ручки, для цього потрібно перевести привід в ручний режим роботи. Електричний привід Tervix Pro Line AZOG в основному використовується для змішування двох потоків через змішувальний клапан для отримання заданої температури на виході. Привід легко монтується на клапани різних європейських виробників, таких як Tervix, Barberi, Paw, LK, Danfoss, Honeywell та ін. Привід має невеликі розміри, що дозволяє змонтувати його в будь-якому місці.

Застосування: Електричний привід Tervix Pro Line AZOG призначений для встановлення на 3-х / 4-х ходові змішувальні клапани. Привід управляється сигналом SPDT за допомогою 3-х точкового контролера.
Використовується для: 1. фанкойлів (кондиціонування); 2. опалення; 3. водопостачання.

Принцип роботи: Після підключення приводу відповідно до електричної схеми, до контролеру, він буде повертати шток клапану ліворуч або праворуч, в залежності від того на який провід (чорний чи коричневий) подається напруга. При знятті напруги з обох проводів (чорного та коричневого) привід зупиниться в поточному положенні. Поточне положення клапану можна визначити за положенням ручки приводу та шкали біля ручки. Має ручне та автоматичне управління.
