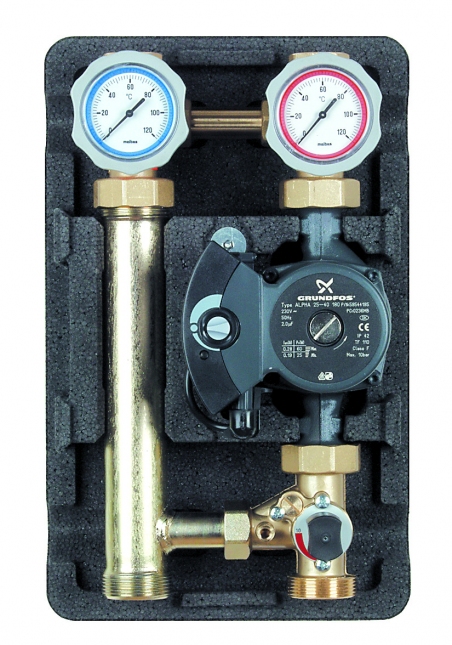

Насосні групи D-МK (зі змішувачем) d 32 - 1 1/4"
Регульовані насосні групи Huch EnTEC серії D-MK призначені для організації циркуляції теплоносія, що надходить з теплогенератора в опалювальний контур, в якому необхідно регулювати температуру теплоносія.
Область застосування - регульовані контури опалення, наприклад контур теплої підлоги, контур радіаторів і т.д. Регулювання в насосній групі здійснюється за рахунок підмішування холодного теплоносія з зворотної лінії в трубопровід лінії контуру, тим самим підтримуючи задану температуру теплоносія в системі.

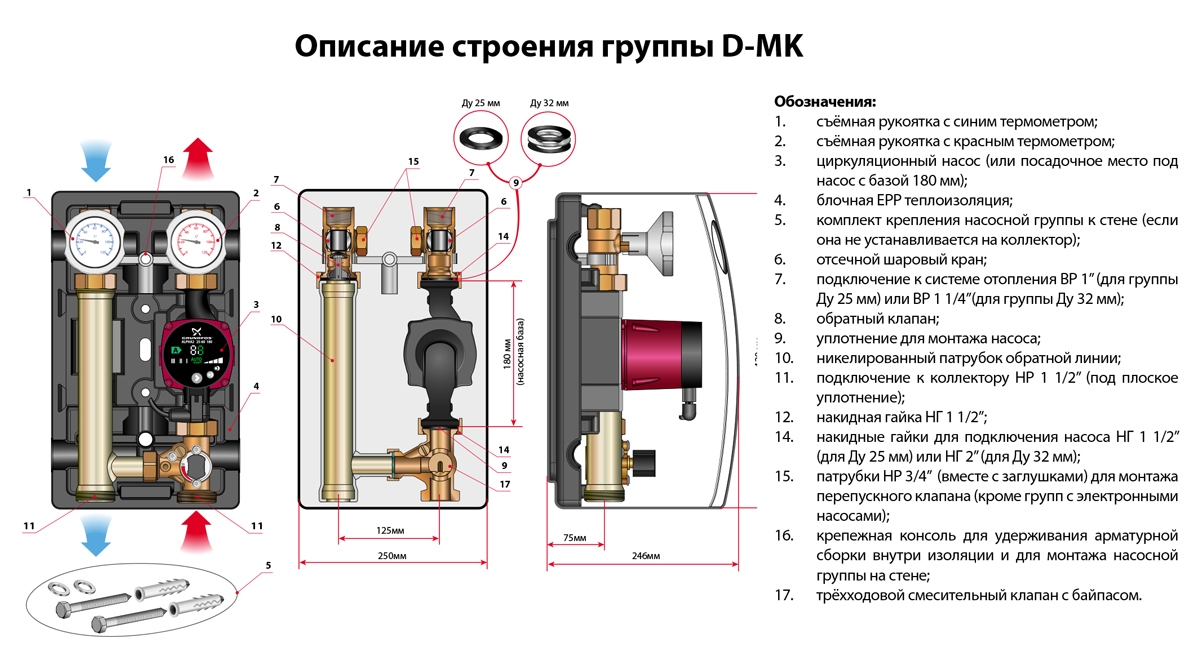

У комплекті поставки насосної групи вся необхідна запірна арматура відповідно до Українськими нормами проектування систем теплопостачання, а саме:
кульові крани в прямому та зворотному трубопроводах
контактні термометри 0-120 оС в прямого та зворотного трубопроводів
триходовий змішувач із ступінчастим байпасом
вбудований зворотний клапан в запірному вузлі зворотної лінії
блокова, негорюча термоізоляція
посадочне місце під перепускний клапан
труба зворотної лінії
комплект кріплення групи на стіну

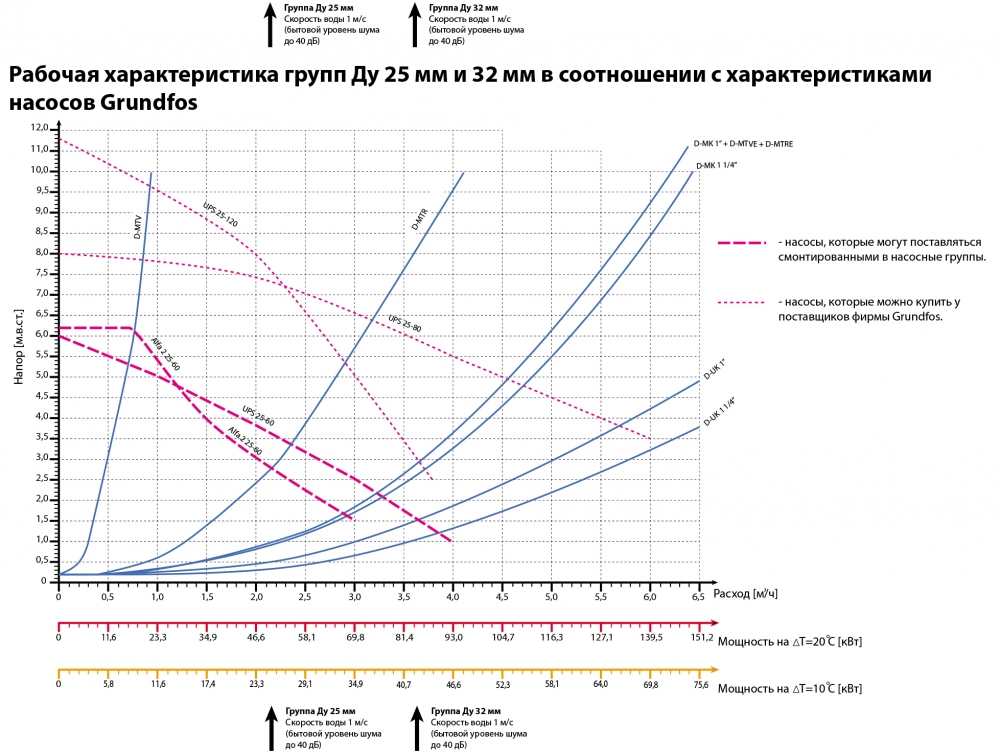

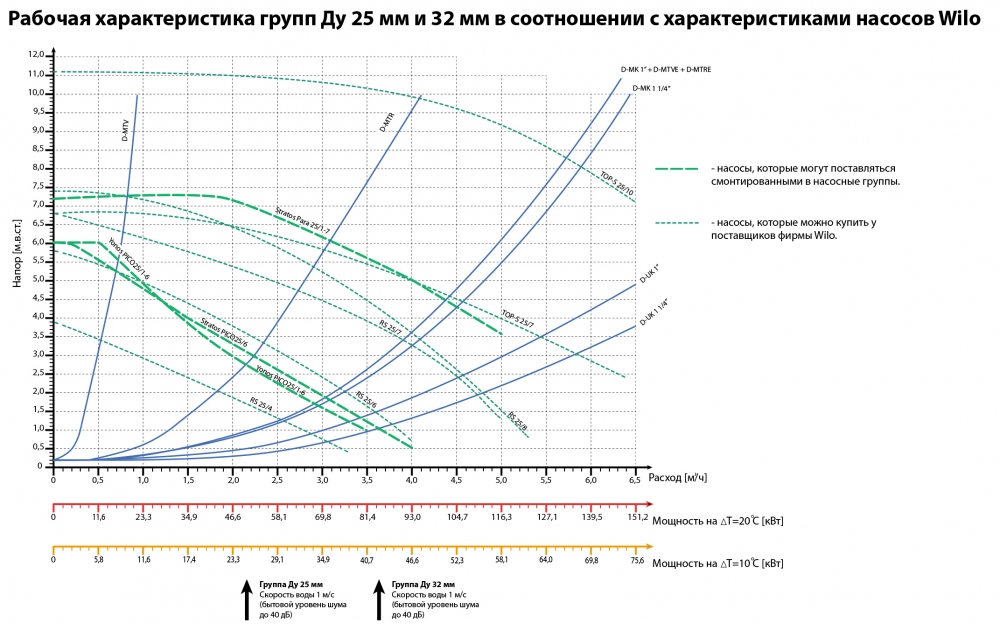

Посадочне місце насоса для всіх типорозмірів - 180 мм. При виборі насосної групи слід керуватися напірними діаграмами для правильного підбору насоса і його режиму роботи.
Для управління триходовим змішувачем Meibes пропонує три види електронних сервоприводів - трьохпозиційний сервомотор 220 В, електричний сервомотор 24 В (керуючий сигнал 0-10 В), сервомотор з інтегрованим термостатом.
Насосні групи D-MK доступні в двох варіантах: з правого і лівого подачею. В даному типі насосних груп відведення та лінії не змінюються.
Робоче середовище - Вода / пропіленгліколь до 40%

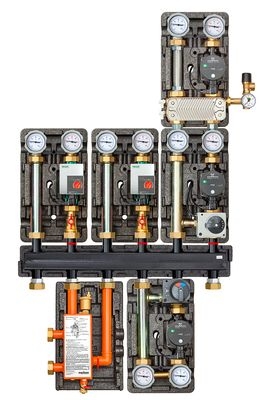

Насосні групи Huch EnTEC призначені для монтажу на розподільниках Meibes або на стіні (в комплект поставки входить кріпильний набір).
Увага!
При установці в групу насосів напором понад 6 м.вод.ст. потрібно допрацьовувати теплоізоляцію на місці.
У деяких випадках необхідно поміняти розташування клемної коробки насоса щодо "равлики" на "9 годин".
Установка здвоєних насосів неможлива.
|
DN 25 |
DN 32 |
---|---|---|
Верхнее подключение: |
BP 1" |
BP 1 1/4" |
Нижнее подключение: |
HP 1 1/2" (под плоское уплотнение) |
|
Qmax, кВт: приΔT=20°С при ΔT=10°С |
48 24 |
83 41 |
Габариты: |
В 420 х Ш 250 x Г 246 мм |
|
Подключение насоса: |
НГ 1 1/2" |
НГ 2" |
Рабочее давление/Tmax |
6 бар/110 °C |
|
Kvs: |
6,2 |
6,4 |
